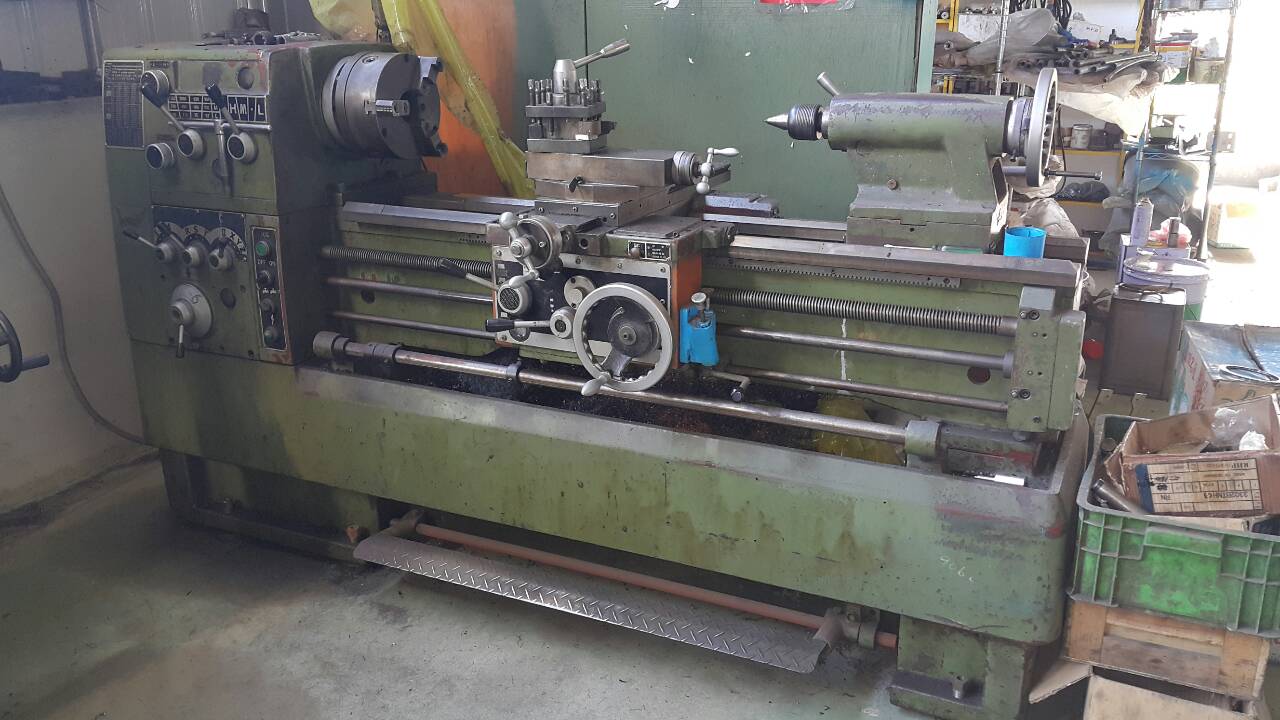

容量 | |
---|---|
床面上旋徑 | 432 mm |
鞍面上旋徑 | 268 mm |
凹口上旋徑 | 610 mm |
從面板上算起凹口長度 | 150 mm |
兩心間距離 | 767, 1067, 1667mm ( A1 - 6, A2 - 6 ) |
床面寬度 | 300 mm |
車刀台行程 | 145 mm |
橫向滑座行程 | 265 mm |
主軸箱 | |
主軸孔徑 | 58 mm ( 78 mm) * |
主軸孔及中心針斜度 | MT6 x MT4 |
主軸鼻端 | A1 - 6, D1 - 6 ( A2 - 6 ) * |
主軸速度變換數 | 12 |
主軸速度 ( 60 HZ ) |
ø 58 mm : 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 rpm ø 78 mm : 29, 43, 62, 90, 130, 190, 275, 405, 540, 790, 1120, 1650 rpm |
螺紋和進給 | |
進給變換數 | 36 |
縱向進給範圍 |
0.037 ~ 1.04 mm / rev ( P = 6 mm ) 0.035~0.98 mm / rev ( 4 TPI ) |
橫向進給範圍 | 1 / 2 縱向進給 |
導螺桿直徑 | 35 mm |
導螺桿螺距 | 4 TPI , P = 6 mm |
英制螺紋範圍 | 2 ~ 72 TPI ( 44 Kinds ) |
公制螺紋範圍 | 0.2 ~ 14 mm ( 39 Kinds ) |
尾座 | |
心軸移動量 | 170 mm |
心軸直徑 | 60 mm |
心軸斜度 | MT # 4 |
馬達 | |
主軸馬達 ( 30 分 ) | 5 HP ( 7.5 HP ) * |
切削液馬達 | 1 / 8 HP |
機械高度 | 1400 mm |
佔地面積 | 2000, 2300, 2900 × 1000 mm |
機械重量 | 1500, 1600, 1800 kgs |
