金堯L650巨型數控車床

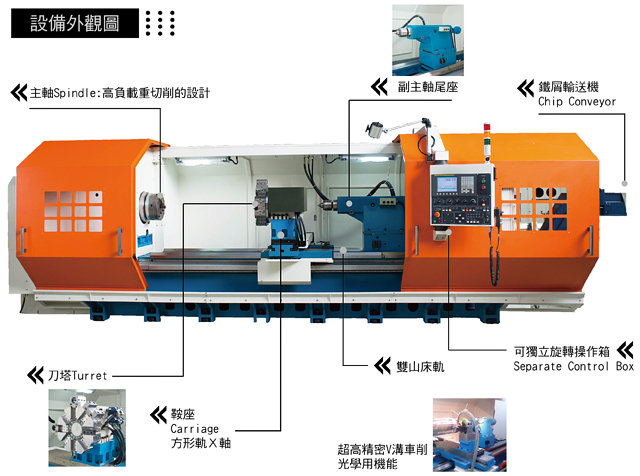

●主軸:高負載重切削
●刀塔:可分8支刀或12支刀
●副主軸尾座
●自動化鐵屑輸送機
●可獨立旋轉操作箱
●超高精密V溝車削光學用機能
型號 : L650

金堯L650巨型數控車床系列

主軸高負載重切削設計,搭配副主軸尾座、方形軌X軸、雙山床軌,鐵屑輸送機制入,鐵屑收集無煩惱。超高精密V溝車削光學用機能,展現完美車削功力,精度滿足客戶要求。


面上旋徑Swing over bed 940㎜
鞍面上旋徑Swing over cross slide 650㎜
兩心間距Distance between centers 2600, 3600, 4600, 5600, 6600
床面寬度Width of bed 560㎜
主軸孔徑(鼻端&轉速)Spindle bore(nose&speed) Φ125㎜,Φ180㎜
主軸變速檔數Number of spindle speed range (N,L,H)3檔(含空檔)
主軸馬達Spindle motor(30分min/連續Cont) αP40i(30HP/25HP)*αip30/αip40
油壓刀塔Turret(標準Standard)                  外徑刀OD tool口32㎜
       V8
                 內徑刀ID tool(Φ50㎜)*63
油壓刀塔Turret(選購Option)                 外徑刀OD tool口32㎜
       H4
                 內徑刀ID tool(Φ50㎜)
X軸移動量Travel of X axis 504㎜
Z軸移動量Travel of Z axis 2690, 3690, 4690, 5690, 6690
推給速度Rapid traverse(X.Z) 8 m/min
伺服馬達Servo motor X:α12i(4HP),Z:α22i(5.3HP)
尾座心軸移動量Travel of tailstock quill 150㎜
尾座心軸直徑Diamter of tailstock quill 125㎜,180㎜
尾座心軸斜度Taper of tailstock quill MT#5 * MT#6
油壓馬達Hydraulic motor 2HP
冷卻泵浦Coolant pump 1HP
機械長度Length of machine 6010, 7010, 8010, 9010, 10010
機械寬度Width of machine 2408㎜
機械高度Height of machine 2200㎜
機械重量Weight of machine 8200, 11330, 14560, 17670, 20170 ㎏

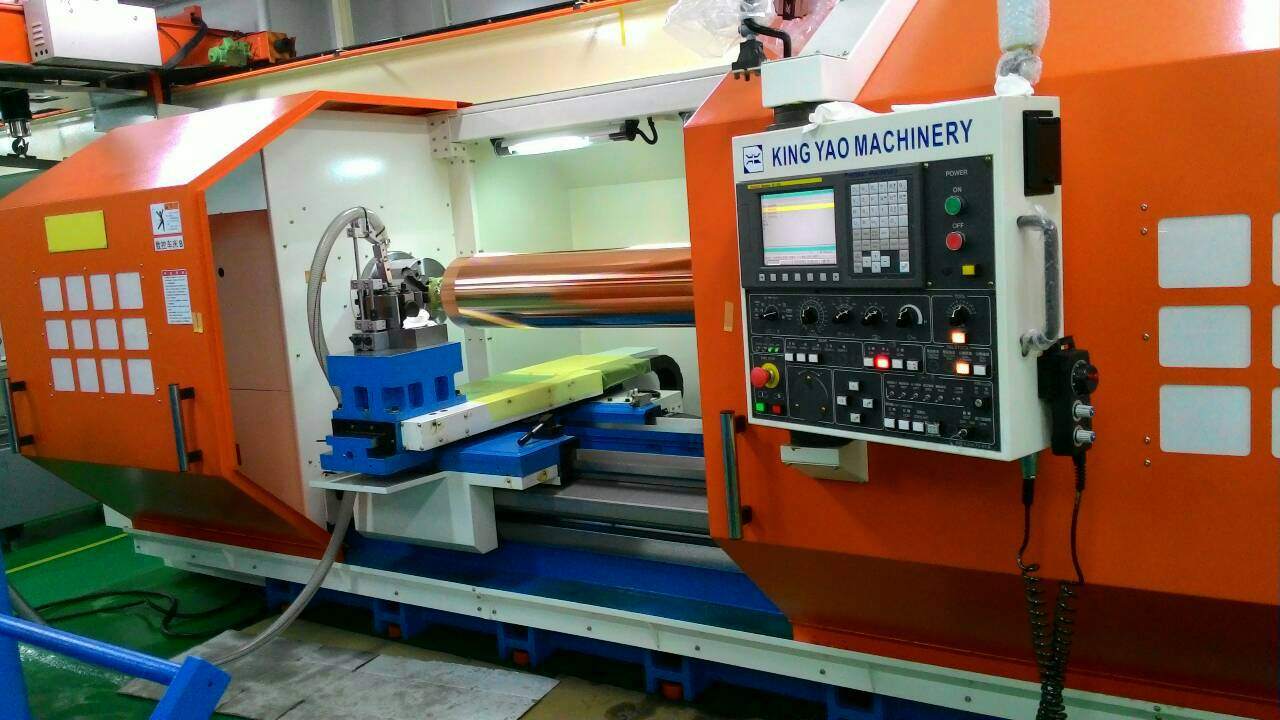

巨型數控車床

客戶實際使用狀態。(圖片來源:金堯機電有限公司)

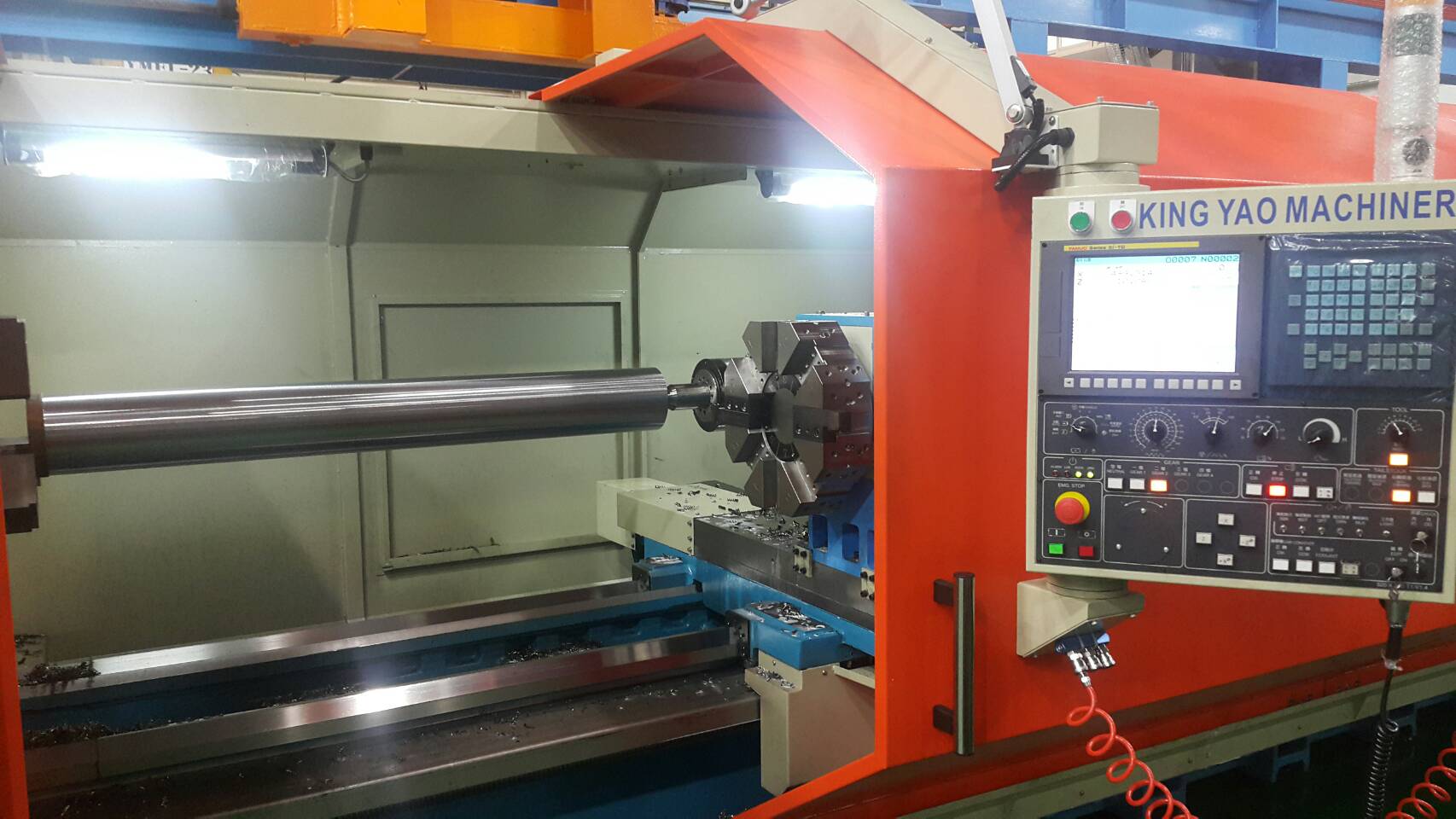

客戶實際使用2.jpg客戶實際使用狀態。(圖片來源:金堯機電有限公司)
